¶ Huawei SUN2000 Hybride Omvormer
Dit document beschrijft de procedures om een Huawei SUN2000-omvormer te integreren in het GRNRG-platform.
Zorg ervoor dat de nieuwe klant op de hoogte is van deze vereisten en beschikt over de nodige toegangssleutels en/of documenten of contact heeft opgenomen met de oorspronkelijke installateur om de nodige wijzigingen door te voeren.
Dit zorgt voor een vlotte integratie met GRNRG.
¶ Eigenschappen
- Protocol: ModbusRTU
- Standaard Modbus-adres: 1
- Standaard installateurswachtwoord: 00000a
- Vermogensbeperking beschikbaar: IN ONTWIKKELING
Het ModbusRTU-adres
1is populair en elk apparaat op de bus moet een uniek adres hebben. Als twee of meer apparaten hetzelfde adres delen, zal de communicatie fout gaan.Wanneer een apparaat wordt toegevoegd op een ander adres dan het standaardadres, wordt het nooit automatisch gescand. In dat geval moet het apparaat handmatig worden toegevoegd via de procedure
Handmatig toevoegen.
¶ Vereisten
- De datastick moet worden verwijderd, wat betekent dat de klant alle gegevens verliest na de onboarding met GRNRG. Huawei-hardware voorkomt toegang tot de ModbusRTU-poort.
- Zorg ervoor dat de installateur de
RS_485-poort op de omvormer opent, of probeer dit zelf zoals hieronder beschreven.
¶ Voorbereiden voor GRNRG-toegang
¶ Hoe de ModbusRTU-poorten te openen
Maak verbinding met de omvormer via de Huawei SUN2000-app. Het standaard installateurswachtwoord is 00000a.
De instellingen voor communicatie moeten als volgt worden aangepast: Poort RS485_1 moet worden geopend.
¶ Het apparaat verbinden
Om het apparaat met GRNRG te verbinden, zijn er twee mogelijkheden:

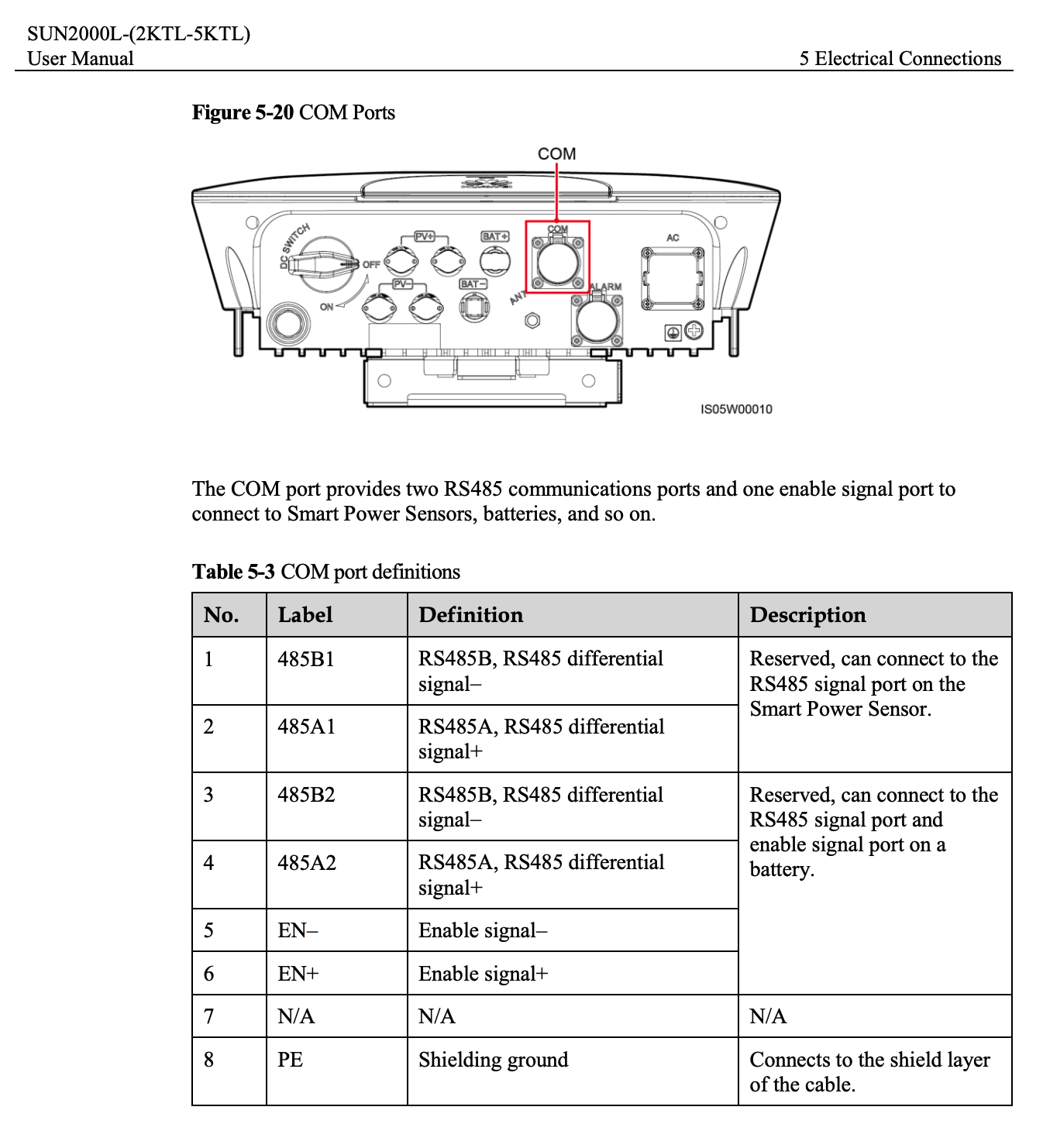

Eénfase omvormers:

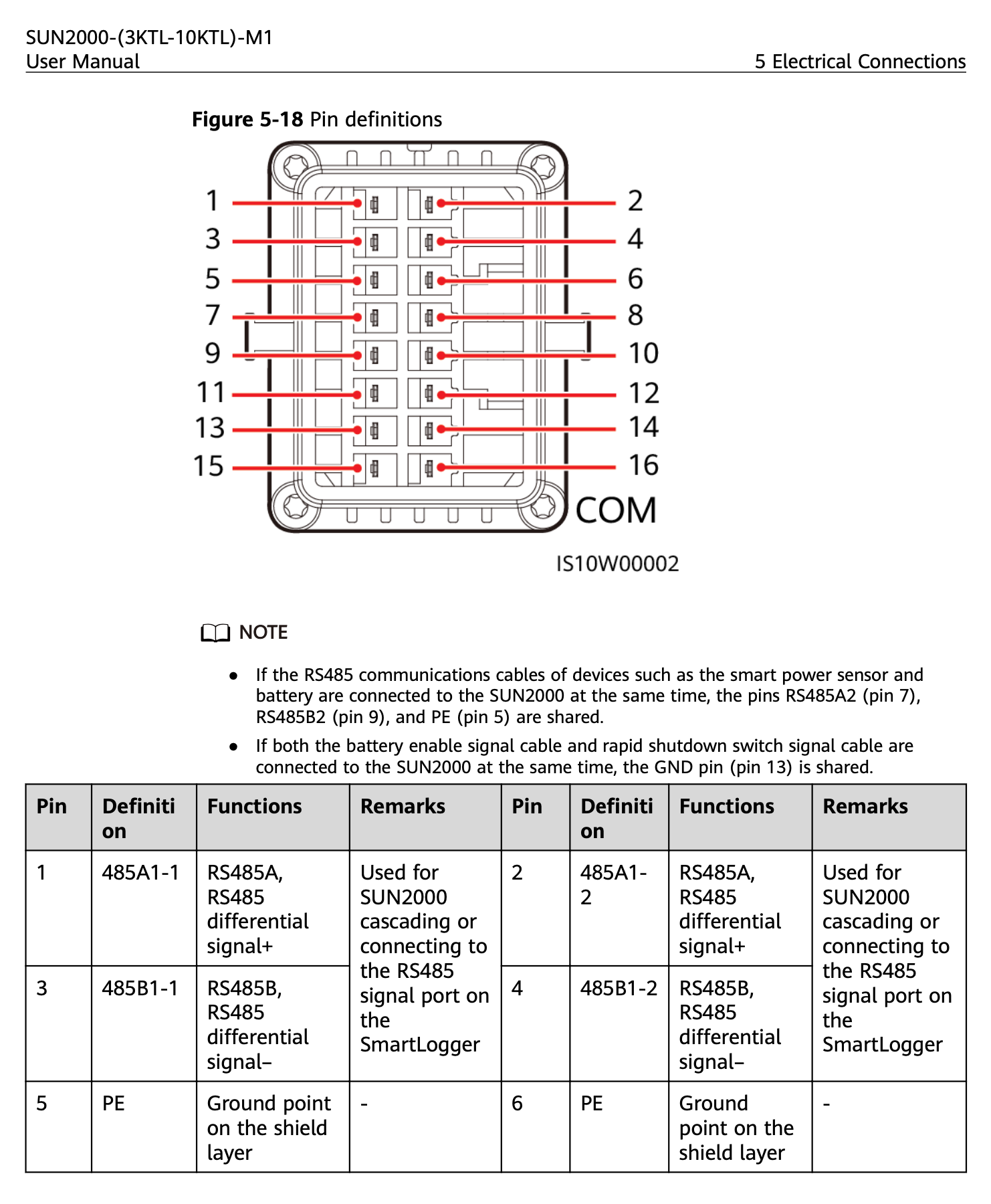

Driefase omvormers:
Het is belangrijk dat je de Wifi-stick verwijdert na de verbinding met het apparaat. Dit verstoort de ModbusRTU-verbinding via RS485_1. De standaard Wifi- of Ethernet-verbinding is te traag voor goede prestaties.
¶ Wachtwoord van de omvormer resetten
Als je SUN2000 een van de volgende modellen is en je bent het wachtwoord voor lokaal inloggen vergeten, voer dan de volgende stappen uit om het wachtwoord van de SUN2000 te resetten:
Product Model:
SUN2000-(2KTL-6KTL)-L1
SUN2000-(3KTL-20KTL)-M0
SUN2000-(3KTL-12KTL)-M1
SUN2000-(8KTL-20KTL)-M2
SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)-M3
Je kunt deze video volgen voor een visuele tutorial.
¶ Stappen om het wachtwoord te resetten
-
Zorg ervoor dat de SUN2000 tegelijkertijd verbinding heeft met de AC- en DC-stroomvoorziening. De indicatoren moeten continu groen branden of met lange intervallen knipperen gedurende meer dan 3 minuten.
-
Voer de volgende stappen uit binnen 4 minuten:
- Schakel de AC-schakelaar uit en zet de DC-schakelaar aan de onderkant van de SUN2000 op OFF. Als de SUN2000 is aangesloten op batterijen, zet dan de batterijswitch uit. Wacht tot alle LED-indicatoren op het paneel van de SUN2000 uitgaan.
- Zet de AC-schakelaar aan, zet de DC-schakelaar op ON, en wacht ongeveer 90 seconden. Zorg ervoor dat de DC-indicator langzaam groen knippert.
- Zet de AC-schakelaar uit en zet de DC-schakelaar op OFF. Wacht tot alle LED-indicatoren op het paneel van de SUN2000 uitgaan.
- Zet de AC-schakelaar aan en zet de DC-schakelaar op ON. Wacht tot alle indicatoren op het zonne-omvormerpaneel knipperen en 30 seconden later uitgaan.
-
Reset het wachtwoord binnen 10 minuten. (Als er binnen 10 minuten geen actie wordt ondernomen, blijven alle omvormerparameters ongewijzigd.)
- Wacht tot de DC-indicator met lange intervallen groen knippert.
- Verkrijg de initiële WLAN-hotspotnaam (SSID) en het initiële wachtwoord (PSW) van het label aan de zijkant van de SUN2000 en maak verbinding met de app.
- Stel op het inlogscherm een nieuw inlogwachtwoord in en log in op de app.
